Guida all'installazione di Anycubic Kobra 2: Come livellare il piano di stampa di una stampante 3D

Anycubic Kobra 2 presenta il sistema LeviQ 2.0, che combina il livellamento automatico del piano di stampa e la funzionalità intelligente dello Z-offset. Se riscontri problemi di livellamento durante la configurazione iniziale di Kobra 2, è possibile che alcuni componenti come le ruote V-slot, le ruote cuscinetto, le cinghie e i connettori dei cavi si siano allentati durante la spedizione. Di solito, questi problemi possono essere risolti stringendo i componenti con una chiave. Tuttavia, prima di apportare qualsiasi modifica, assicurati che la stampante sia posizionata su una superficie pulita e livellata per garantire una calibrazione accurata. Questo articolo ti fornirà una guida passo passo su come effettuare controlli preliminari al livellamento e come livellare e calibrare Anycubic Kobra 2.

Strumenti necessari:

Chiave
  • Chiave*1
  • Zip ties o clips

Passo 1: Stringere le ruote V-Slot sull'asse Z

Stringere le ruote V-Slot

Avvia Kobra 2 e alza l'asse Z per facilitare le regolazioni. Usa la mano per muovere le ruote interne in gomma delle V-slot su entrambi i lati del telaio dell'asse Z per verificare se sono allentate. A causa dell'applicazione di eccentrici, possono essere stringate solo in una posizione specifica. Se noti qualche allentamento, utilizza una chiave per stringere gli eccentrici esagonali che fissano le ruote interne. È importante notare di apportare lievi regolazioni quando si regolano gli eccentrici esagonali.

Passo 2: Stringere le ruote cuscinetto in acciaio sull'asse X

Stringere le ruote cuscinetto

L'asse X di Kobra 2 utilizza ruote cuscinetto in acciaio SG15 resistenti e anti-graffio, che possono prolungare la durata della macchina. Usa la mano per far scorrere delicatamente il modulo della testina di stampa da un lato all'altro per verificare se ci sono allentamenti. Se riscontri un problema, stringi l'eccentrico esagonale inferiore della ruota con una chiave. Regolalo fino a quando la testina di stampa si muove senza problemi senza allentamenti significativi.

Passo 3: Stringere le ruote cuscinetto in acciaio sull'asse Y

Stringere le ruote cuscinetto

Come nel passo 2, questo passo consiste nel far scorrere il piano di stampa da un lato all'altro per verificare eventuali allentamenti o eccessiva tensione. Se riscontri un problema, utilizza una chiave per regolare gli eccentrici esagonali che fissano le due ruote destre sotto il piano di stampa. Effettua regolazioni fino a quando non sono presenti allentamenti evidenti quando si agita e si fa scorrere il piano di stampa lungo la guida.

Passo 2: Stringere le ruote cuscinetto in acciaio sull'asse X

Stringere le ruote cuscinetto

L'asse X di Kobra 2 utilizza ruote cuscinetto in acciaio SG15 resistenti e anti-graffio, che possono prolungare la durata della macchina. Usa la mano per far scorrere delicatamente il modulo della testina di stampa da un lato all'altro per verificare se ci sono allentamenti. Se riscontri un problema, stringi l'eccentrico esagonale inferiore della ruota con una chiave. Regolalo fino a quando la testina di stampa si muove senza problemi senza allentamenti significativi.

Passo 3: Stringere le ruote cuscinetto in acciaio sull'asse Y

Stringere le ruote cuscinetto

Come nel passo 2, questo passo consiste nel far scorrere il piano di stampa da un lato all'altro per verificare eventuali allentamenti o eccessiva tensione. Se riscontri un problema, utilizza una chiave per regolare gli eccentrici esagonali che fissano le due ruote destre sotto il piano di stampa. Effettua regolazioni fino a quando non sono presenti allentamenti evidenti quando si agita e si fa scorrere il piano di stampa lungo la guida.

Passo 4: Stringere le cinghie sugli assi X e Y

Stringere le cinghie della stampante

Una tensione insufficiente delle cinghie può compromettere la precisione di stampa. Le cinghie sono presenti sia sugli assi X che sugli assi Y, e puoi regolare la loro tensione ruotando i tensionatori delle cinghie. Se non sei sicuro della tensione adeguata per le cinghie di Kobra 2, si consiglia di ruotare i pomelli dei tensionatori degli assi X e Y in senso orario fino a quando non sono completamente serrati, e quindi ruotarli in senso antiorario di un giro completo, che è la tensione ottimale per le cinghie.

Passo 5: Verifica se i cavi della stampante sono correttamente collegati

Verifica cavi della stampante

Verifica se i cavi dei vari moduli della stampante sono correttamente collegati, come il sensore di esaurimento filamento, i motori passo-passo sugli assi X e Z, il finecorsa e la testina di stampa. Presta particolare attenzione ai cavi intorno alla testina di stampa che dovrebbero essere organizzati in modo ordinato per evitare che si incastrino nelle guide in movimento durante la stampa. Utilizza clip e fascette per fissare questi cavi insieme al tubo del filamento, assicurandoti che non interferiscano con le parti mobili della stampante durante la stampa.

Passo 6: Calibra la posizione dell'ugello

Calibrazione dell'ugello della stampante

La spedizione a volte può causare il rilassamento dei componenti della stampante 3D, provocando problemi di livellamento. Per evitare ciò, oltre a stringere le parti, è necessario calibrare manualmente la posizione dell'ugello. Segui questi passaggi per calibrare l'ugello attraverso lo schermo della stampante:

  • Sulla schermata principale, clicca su "Preparare" >> "Livellamento" >> "Calibrazione modulo" >> "Calibrazione posizione".
  • Gli assi della macchina torneranno alla posizione di partenza e la testina di stampa si posizionerà automaticamente vicino al modulo di calibrazione.
  • Utilizza lo schermo per controllare gli assi X e Y e sposta l'ugello al centro del modulo di calibrazione.
  • Clicca sul pulsante "Salva" sullo schermo per salvare le impostazioni.

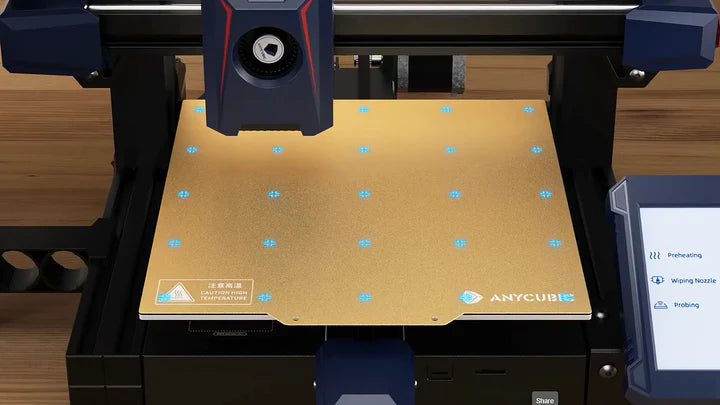

Passo 7: Esegui l'Auto-Leveling

Auto-Leveling

Tutti i passaggi precedenti servono per garantire un preciso livellamento automatico del piano di stampa. Prima di procedere al livellamento, assicurati che il foglio di costruzione PEI sia posizionato correttamente sul piano di stampa, poiché il sensore di livellamento può rilevare solo superfici metalliche. Per avviare la funzione di auto-leveling tramite lo schermo della stampante, segui il percorso: clicca su "Preparare" >> "Livellamento" >> "Auto-leveling".

Passo 8: Effettua un Test di Livellamento

Leveling Test

Kobra 2 è dotata di una funzione smart di Z-offset che regola automaticamente l'offset sull'asse Z senza la necessità di regolazioni manuali. Tuttavia, dopo il livellamento automatico durante l'installazione iniziale di Kobra 2, è necessario calibrare manualmente il Z-offset a causa dell'imprecisione causata dalla spedizione. Per farlo, alimenta il filamento e esegui un test utilizzando il file G-code di test per il livellamento fornito sulla scheda TF. In alternativa, puoi scaricare il file di test dal sito ufficiale. Questo test garantisce che il primo strato aderisca perfettamente al piano di stampa.
